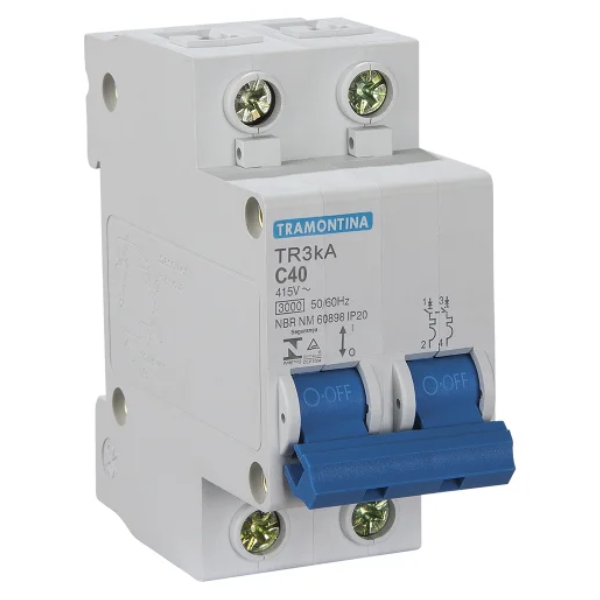

Disjuntor Bipolar DIN 2P 40A TDJ3 3KA Curva C – Tramontina

Disjuntor Bipolar DIN 2P 40A TDJ3 3KA Curva C – Tramontina

Proteção Confiável Para Circuitos Elétricos

O Disjuntor Bipolar Tramontina TDJ3 40A é um dispositivo de segurança essencial para proteção de circuitos elétricos residenciais e comerciais. Com tecnologia Curva C e capacidade de interrupção de 3KA, oferece proteção eficiente contra sobrecargas e curtos-circuitos, garantindo segurança para suas instalações.

O Que é um Disjuntor Bipolar?

O disjuntor bipolar (2P) é um dispositivo que protege circuitos com duas fases ou fase + neutro, interrompendo simultaneamente os dois polos quando detecta sobrecarga ou curto-circuito. É fundamental para circuitos de média potência como ar-condicionado, aquecedores, micro-ondas e máquinas de lavar.

Especificações Técnicas

• Modelo: TDJ3
• Marca: Tramontina
• Tipo: Bipolar (2 polos)
• Corrente Nominal: 40A (ampères)
• Capacidade de Interrupção: 3KA (3.000 ampères)
• Curva de Atuação: C (cargas resistivas e indutivas)
• Padrão: DIN (montagem em trilho)
• Tensão: 127/220V
• Norma: NBR NM 60898

Características Principais

Padrão DIN

• Montagem em trilho padrão 35mm
• Fácil instalação e substituição
• Compatível com quadros de distribuição padrão
• Encaixe seguro e firme

Curva C – Uso Geral

• Ideal para cargas resistivas (aquecedores, micro-ondas)
• Adequado para cargas indutivas (motores pequenos)
• Proteção balanceada contra sobrecargas
• Disparo entre 5 e 10 vezes a corrente nominal

Capacidade 3KA

• Interrompe correntes de curto-circuito até 3.000A
• Adequado para instalações residenciais
• Atende requisitos de segurança NBR

Qualidade Tramontina

• Marca reconhecida nacionalmente
• Materiais de alta qualidade
• Durabilidade e confiabilidade
• Garantia do fabricante

Curva C – Quando Usar?

A Curva C é a mais utilizada em instalações residenciais e comerciais:

• Uso geral – maioria dos circuitos domésticos
• Cargas resistivas – aquecedores, micro-ondas
• Cargas indutivas leves – motores pequenos
• Iluminação – circuitos de lâmpadas
• Tomadas – uso geral

Instalação e Segurança

Instalação:

• Encaixe no trilho DIN do quadro de distribuição
• Conecte os cabos nos terminais superior e inferior
• Aperte os parafusos dos terminais firmemente
• Certifique-se do encaixe correto no trilho

IMPORTANTE:

•  Instalação deve ser feita por eletricista qualificado
•  Desligue a energia antes de manipular
•  Use cabos dimensionados para 40A
•  Respeite a corrente nominal do circuito
•  Não use disjuntor maior que o necessário

Dimensionamento Correto

Para escolher a amperagem correta:

1. Calcule a potência total do circuito
2. Divida pela tensão (127V ou 220V)
3. Adicione margem de segurança de 20-25%
4. Escolha o disjuntor com amperagem adequada

Especificações de Compra

• Produto: Disjuntor Bipolar DIN
• Código: TDJ3
• Marca: Tramontina
• Polos: 2P (Bipolar)
• Corrente: 40A
• Capacidade: 3KA
• Curva: C
