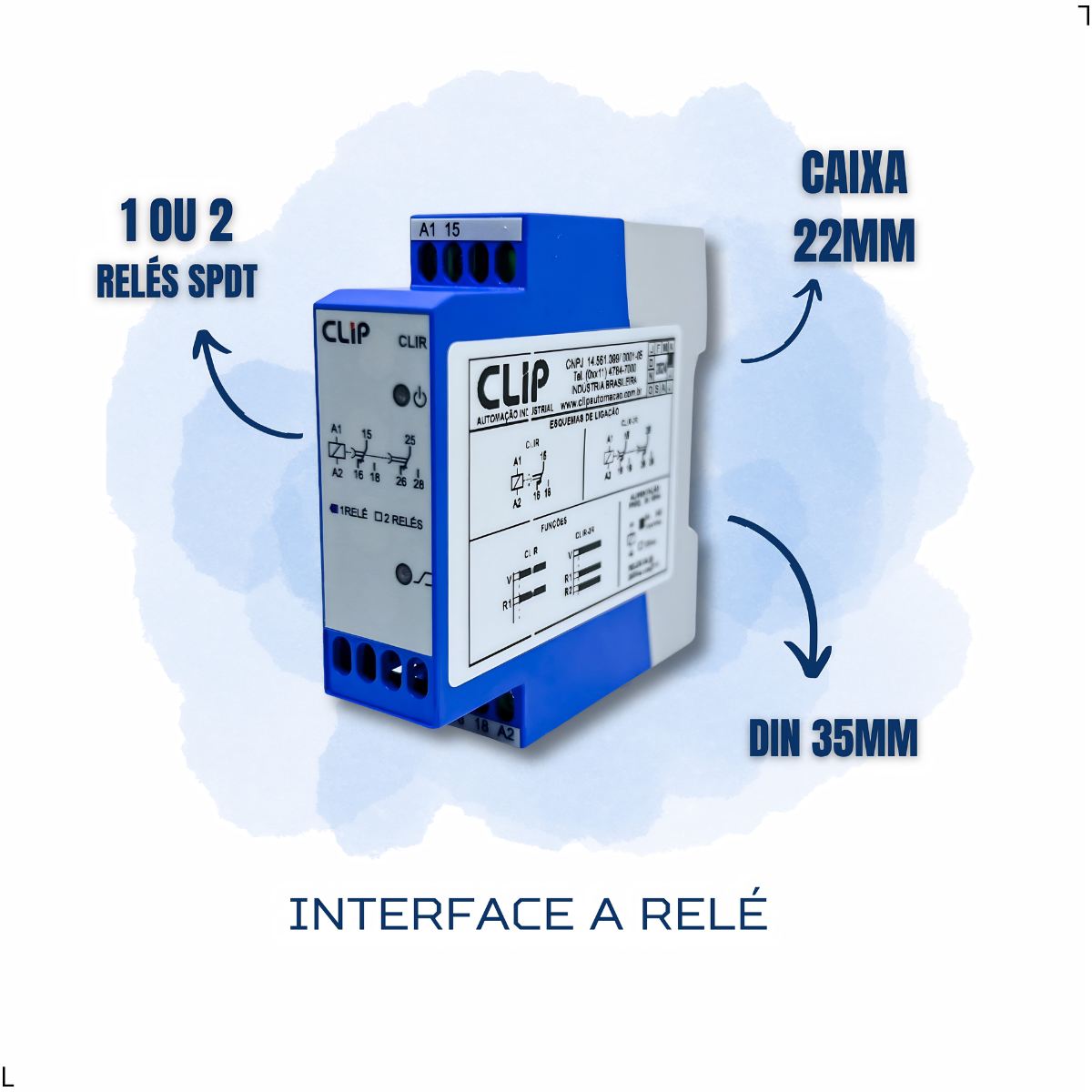

Interface Acopladora a Relé Clip CLIR , 1 Contato Reversível (SPDT), 12Vca/Vcc ou 24–242Vca/Vcc

A Interface Acopladora a Relé CLIR da Clip é um dispositivo de interface e isolamento elétrico para painéis de automação industrial e comercial. Sua função é acoplar e isolar eletricamente o circuito de controle (saída de CLPs, controladores e sensores) do circuito de carga (contatores, válvulas, sirenes e outros atuadores), protegendo os equipamentos de comando contra sobretensões, ruídos elétricos e correntes indevidas.

Princípio de funcionamento simples e confiável — enquanto houver tensão de alimentação nos terminais A1 e A2, o relé interno permanece energizado e o contato de saída se mantém acionado. Ao remover a alimentação, o relé desliga imediatamente, garantindo resposta rápida e previsível.

Contato reversível (SPDT) — o modelo CLIR possui 1 relé com contato reversível, que oferece simultaneamente 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF), permitindo escolher a lógica de acionamento mais adequada à aplicação sem necessidade de componentes adicionais.

Alimentação universal — opera em 12 Vca/Vcc ou 24 a 242 Vca/Vcc, compatível com a grande maioria dos sistemas de controle em corrente alternada ou contínua, sem necessidade de fonte auxiliar dedicada.

Indicação visual do estado do relé — LED indicador sinaliza se o relé está ligado ou desligado, facilitando o diagnóstico e a manutenção em campo sem uso de instrumentos.

Capacidade de carga robusta — contatos com capacidade de 5 A / 250 Vca (cos φ = 1), adequados para acionamento direto de pequenas cargas ou como piloto para contatores de maior porte.

Instalação compacta em trilho DIN 35 mm — caixa em ABS anti-chama com apenas 22,5 mm de largura (modelo CLIR), encaixe padrão em trilho DIN conforme EN 50022. Dimensões: 22,5 × 85,6 × 80,6 mm.

Especificações Técnicas

Parâmetro	CLIR
Alimentação	12 Vca/Vcc ou 24–242 Vca/Vcc
Nº de relés	1 reversível (SPDT)
Capacidade dos contatos	5 A / 250 Vca (cos φ = 1)
Indicação	LED de estado
Material da caixa	ABS anti-chama
Largura	22,5 mm
Fixação	Trilho DIN 35 mm
