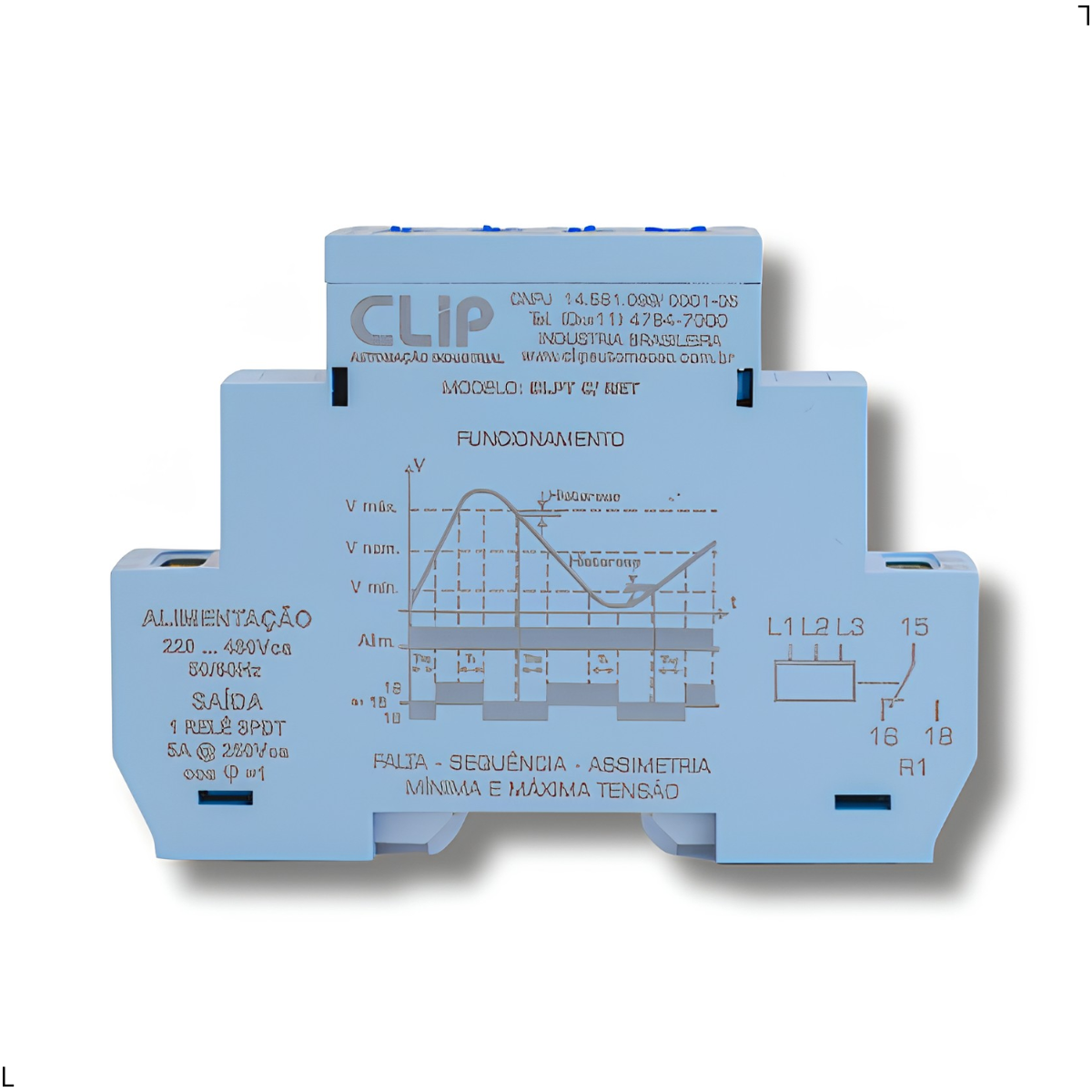

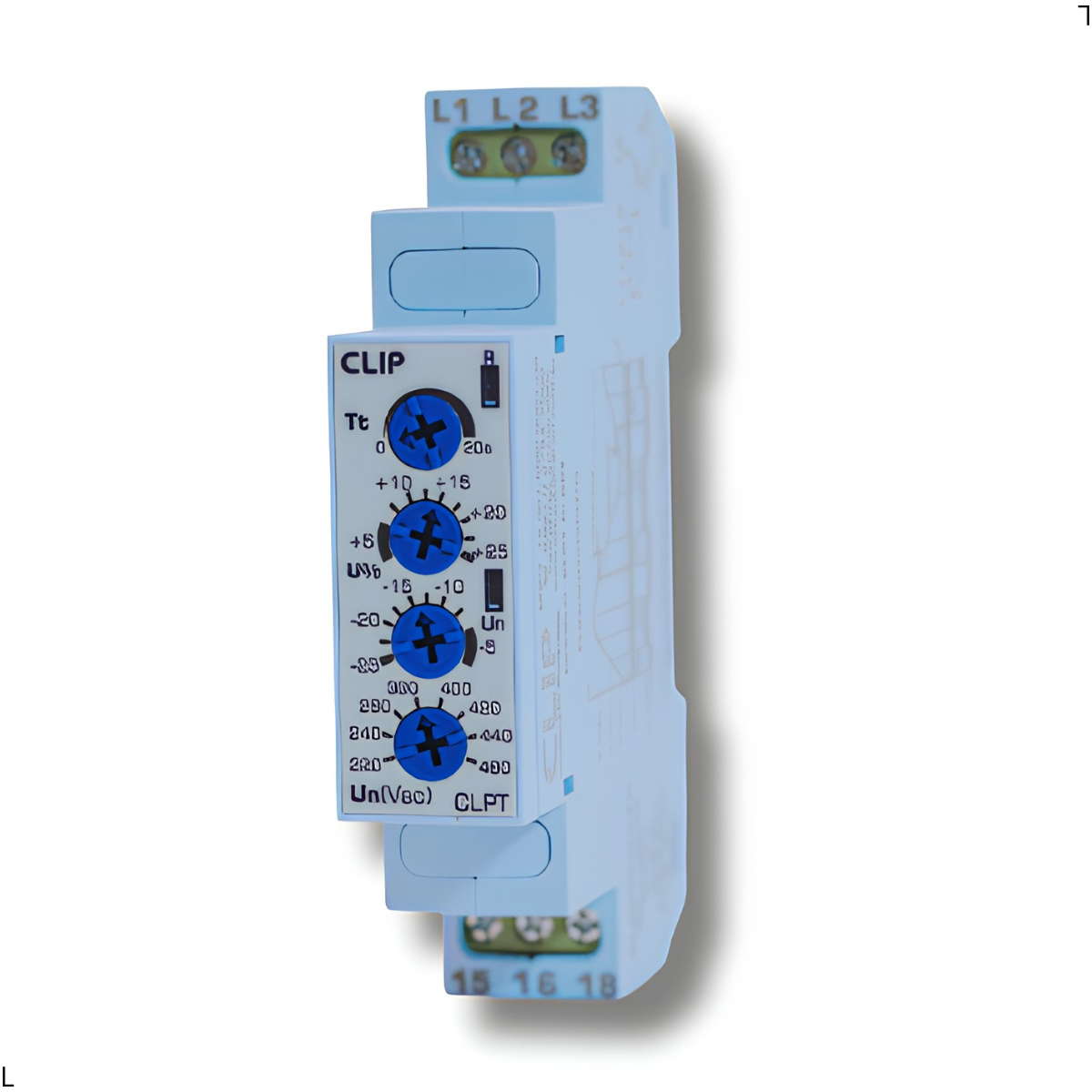

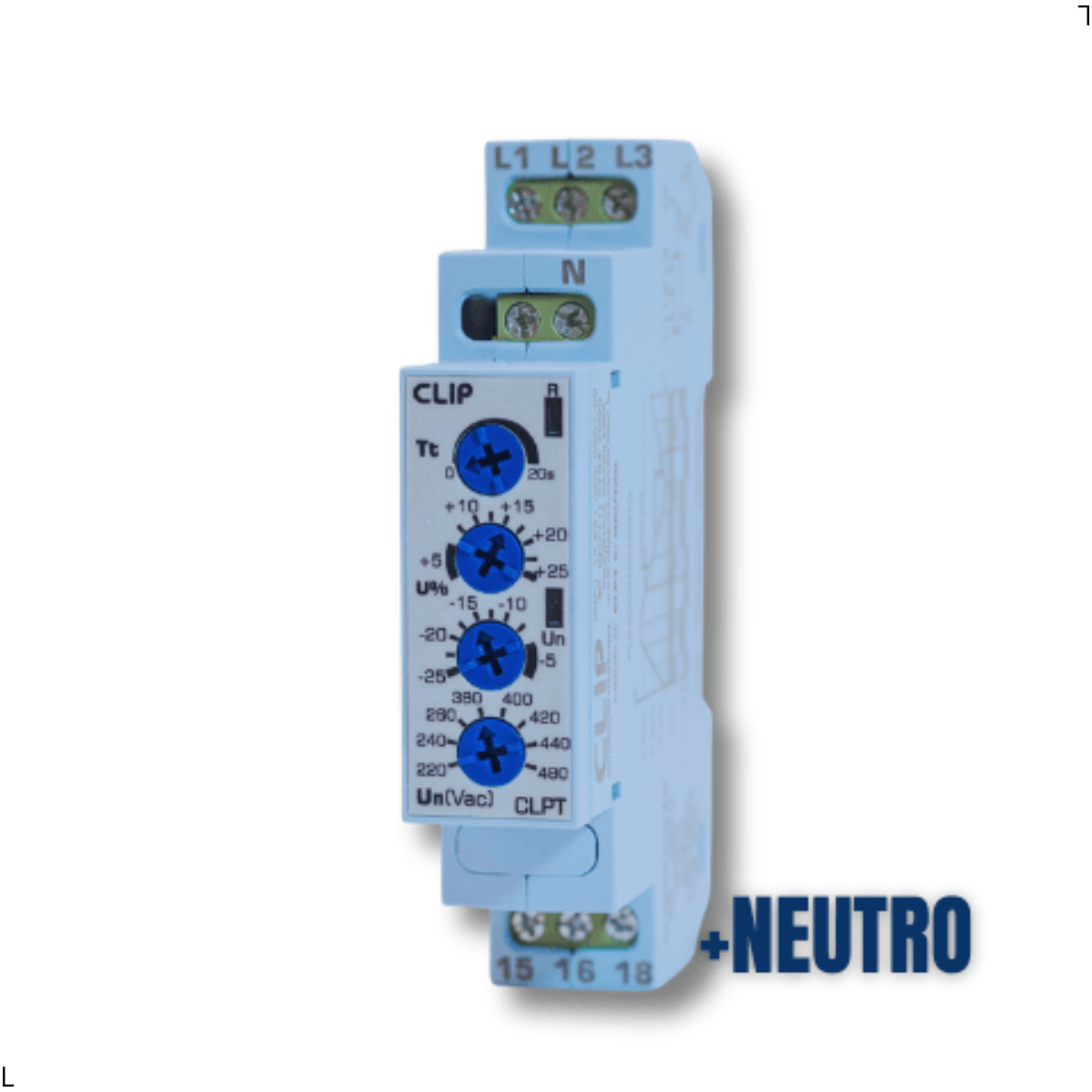

Monitor de Tensão Trifásico Clip CLPT, Falta, Sequência, Assimetria e Mínima/Máxima Tensão | 220–480Vca | Com Retardo

O Monitor de Tensão Trifásico CLPT da Clip é um relé de proteção digital desenvolvido para supervisionar continuamente a qualidade da rede elétrica trifásica em instalações industriais e comerciais. Ao detectar qualquer anomalia na rede — como falta de fase, inversão de sequência, assimetria ou desvio de tensão — o equipamento desliga imediatamente o relé de saída, protegendo motores, máquinas e equipamentos contra danos causados por falhas na alimentação elétrica.

Funções de proteção integradas — o CLPT monitora simultaneamente seis condições críticas da rede:

• Falta de fase — detecta a ausência de qualquer uma das três fases (L1, L2 ou L3) e desaciona a saída instantaneamente, sem aguardar o tempo de retardo
• Sequência de fase — verifica se as fases estão na ordem correta (L1 → L2 → L3), protegendo motores contra inversão de rotação
• Assimetria modular (ΔU) — monitora o desequilíbrio de amplitude entre as fases
• Assimetria angular (Δφ) — detecta desequilíbrio no ângulo entre as fases
• Mínima tensão (Vmin.) — atua quando a tensão cai abaixo do limite mínimo ajustado
• Máxima tensão (Vmax.) — atua quando a tensão ultrapassa o limite máximo ajustado

Retardo no desligamento ajustável (0 a 20 s) — permite configurar um tempo de espera antes do desligamento da saída em casos de desvio de tensão, evitando desligamentos desnecessários causados por variações momentâneas e transitórias da rede. Para falta ou inversão de fase, o desacionamento é sempre instantâneo, independentemente do retardo ajustado.

Retardo fixo na energização e religamento (TRE = 10 s) — após o restabelecimento da rede dentro dos parâmetros normais, o equipamento aguarda 10 segundos antes de religar a saída, garantindo estabilidade da tensão antes de reconectar a carga.

Faixa de tensão nominal ampla — opera em redes de 220 a 480 Vca (50/60 Hz automático), cobrindo as principais tensões trifásicas utilizadas no Brasil e em aplicações internacionais, com faixa de ajuste de ±5% a ±25% da tensão nominal selecionada.

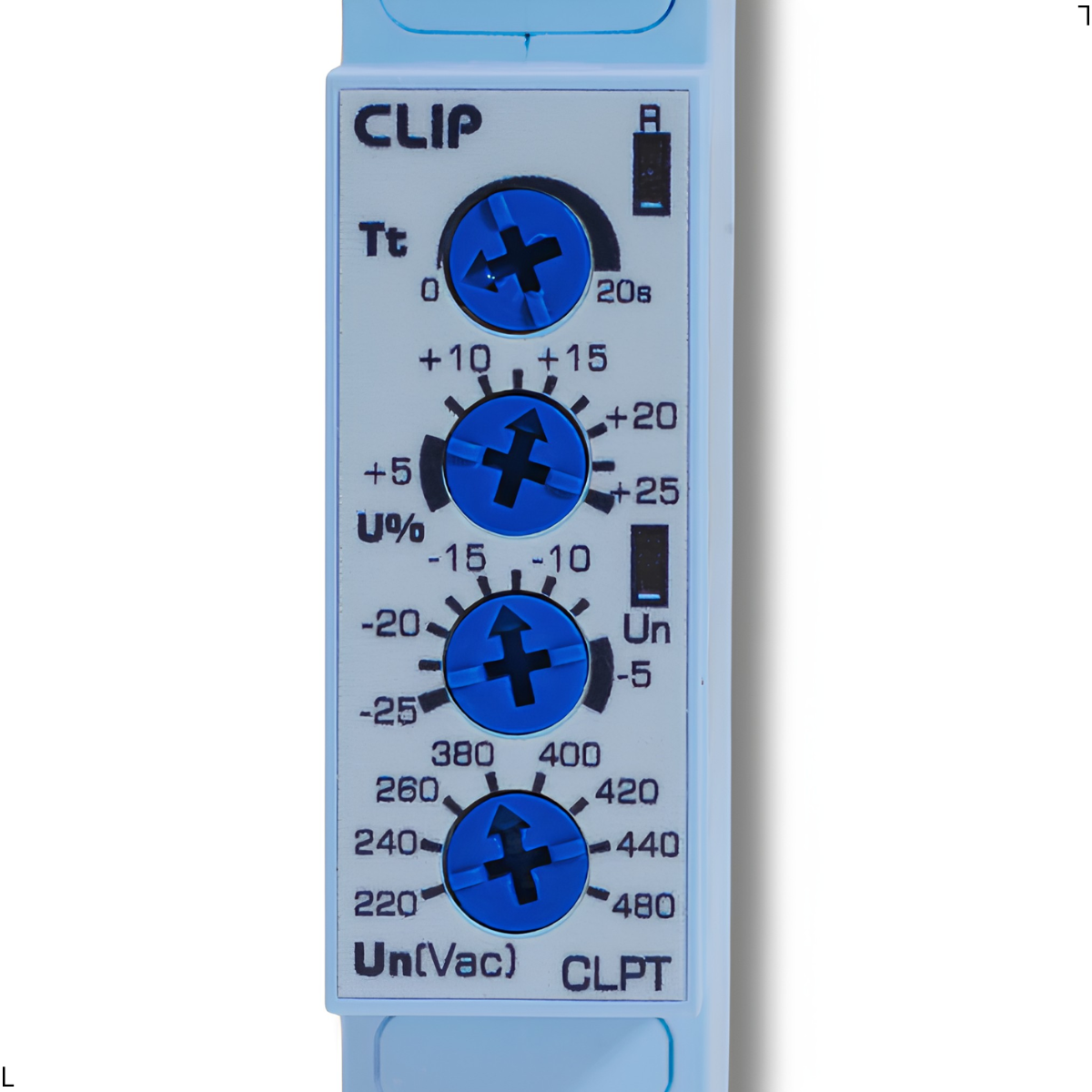

Ajuste simples pelo painel frontal — trimpots frontais permitem configurar a tensão nominal de operação, os limites de mínima e máxima tensão e o tempo de retardo no desligamento, sem necessidade de ferramentas especiais ou software.

Diagnóstico visual por LEDs — dois LEDs no frontal informam o estado do equipamento em tempo real, com códigos de pisca distintos para cada tipo de falha:

Condição	LED Bobina
Falta fase L1	Apaga
Falta fase L2	Pisca 2 vezes
Falta fase L3	Apaga
Inversão de fase	Pisca 4 vezes
Tensão abaixo de Vmin	Pisca lento
Tensão acima de Vmax	Pisca lento
Temporização de religamento (TRE)	Pisca rápido
Temporização de desligamento (Tt)	Pisca lento

Imunidade a distúrbios elétricos — certificado conforme IEC 61000-4-2 (descarga eletrostática), IEC 61000-4-4 (transitórios rápidos) e IEC 61000-4-5 (surtos de tensão), garantindo operação confiável em ambientes industriais com alta presença de ruído elétrico.

Saída por relé SPDT — 1 contato reversível (NA + NF) com capacidade de 5 A / 250 Vca (cos φ = 1), vida útil mecânica de 10.000.000 operações e tempo de comutação de 20 ms.

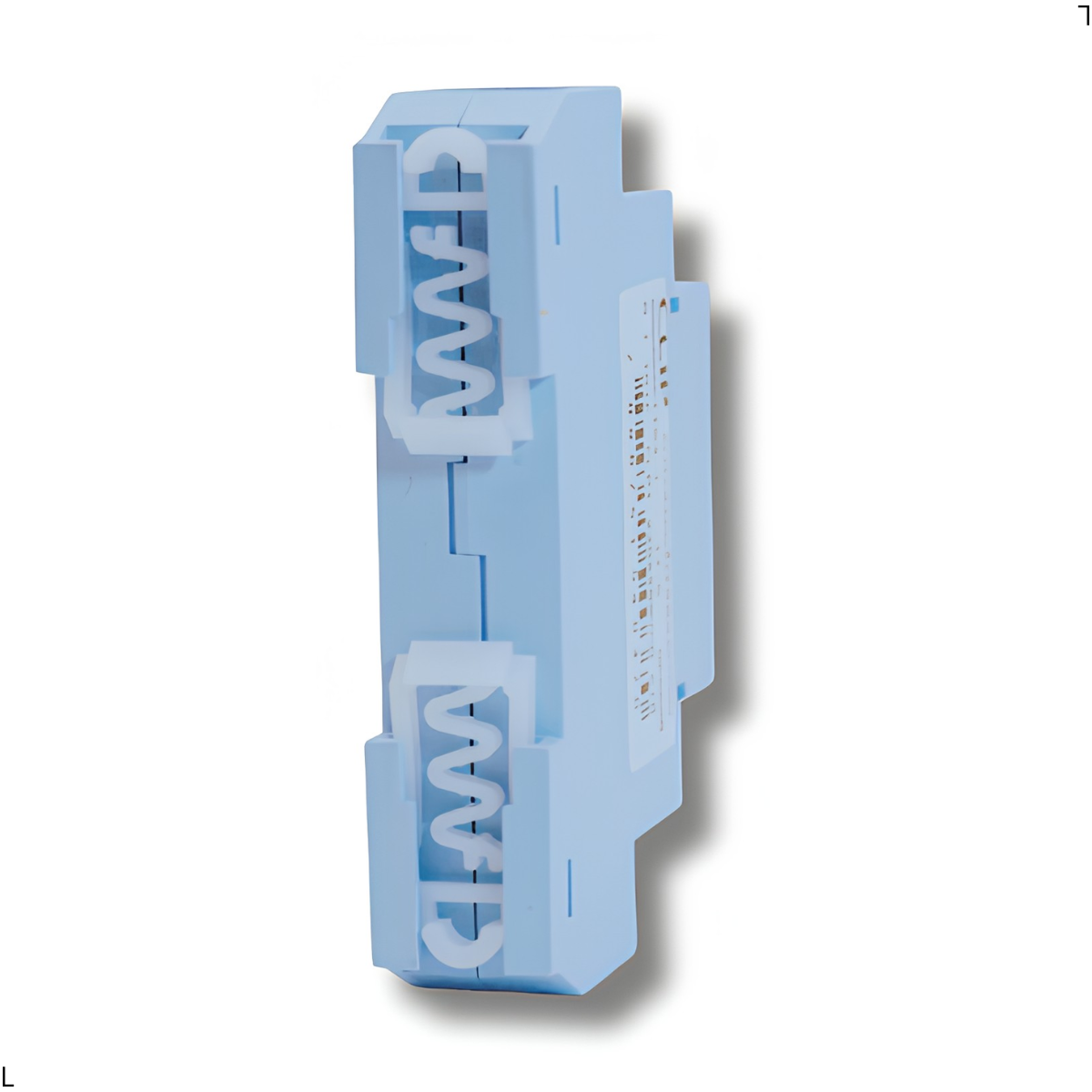

Instalação compacta — caixa de apenas 17,5 mm de largura para fixação em trilho DIN 35 mm, com bornes de parafuso para condutores de até 4 mm². Grau de proteção IP51 no invólucro e IP20 nos terminais. Peso aproximado de 105 g.

Especificações Técnicas

Parâmetro	Valor
Tensão nominal de operação	220 a 480 Vca
Frequência	50/60 Hz (automático)
Faixa de ajuste	±5% a ±25% de Vn
Histerese	2% Vn
Precisão	±3% Vn @ 25 °C
Repetibilidade	< 1% Vn
Retardo no desligamento (Tt)	0 a 20 s (ajustável)
Retardo na energização/religamento (TRE)	10 s (fixo)
Consumo aproximado	3 VA
Saída	1 relé SPDT
Capacidade dos contatos	5 A / 250 Vca (cos φ = 1)
Vida útil mecânica	10.000.000 operações
Tempo de comutação	20 ms
Normas de imunidade	IEC 61000-4-2 / 4-4 / 4-5
Grau de proteção	IP51 (invólucro) / IP20 (terminais)
Largura	17,5 mm
Fixação	Trilho DIN 35 mm
Peso aproximado	105 g
