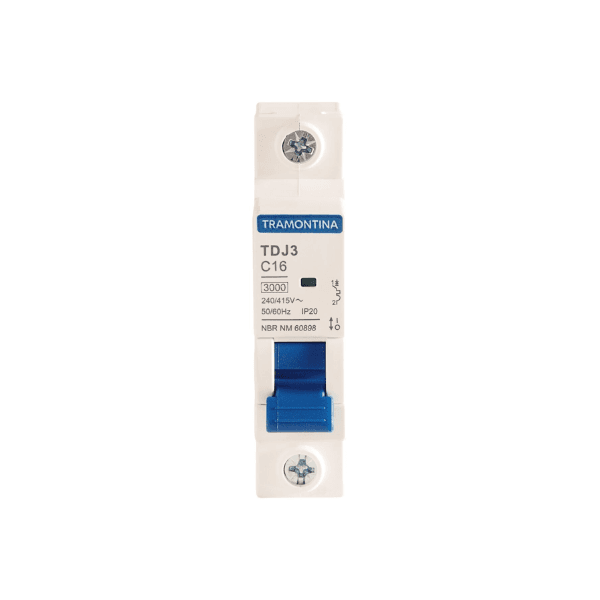

Disjuntor Unipolar DIN 1P 16A TDJ3 3KA Curva C – Tramontina

Disjuntor Unipolar DIN 1P 16A TDJ3 3KA Curva C – Tramontina

Proteção Confiável Para Circuitos Elétricos

O Disjuntor Unipolar Tramontina TDJ3 16A é um dispositivo de segurança essencial para proteção de circuitos elétricos residenciais e comerciais. Com tecnologia Curva C e capacidade de interrupção de 3KA, oferece proteção eficiente contra sobrecargas e curtos-circuitos, garantindo segurança para suas instalações.

O Que é um Disjuntor Unipolar?

O disjuntor unipolar (1P) é um dispositivo que protege circuitos com uma fase, interrompendo o polo energizado quando detecta sobrecarga ou curto-circuito. É ideal para circuitos de iluminação, tomadas de uso geral e pequenos eletrodomésticos.

Especificações Técnicas

• Modelo: TDJ3
• Marca: Tramontina
• Tipo: Unipolar (1 polo)
• Corrente Nominal: 16A (ampères)
• Capacidade de Interrupção: 3KA (3.000 ampères)
• Curva de Atuação: C (cargas resistivas e indutivas)
• Padrão: DIN (montagem em trilho)
• Tensão: 127/220V
• Norma: NBR NM 60898

Características Principais

Padrão DIN

• Montagem em trilho padrão 35mm
• Fácil instalação e substituição
• Compatível com quadros de distribuição padrão
• Encaixe seguro e firme

Curva C – Uso Geral

• Ideal para cargas resistivas (lâmpadas, aquecedores)
• Adequado para cargas indutivas leves (ventiladores)
• Proteção balanceada contra sobrecargas
• Disparo entre 5 e 10 vezes a corrente nominal

Capacidade 3KA

• Interrompe correntes de curto-circuito até 3.000A
• Adequado para instalações residenciais
• Atende requisitos de segurança NBR

Qualidade Tramontina

• Marca reconhecida nacionalmente
• Materiais de alta qualidade
• Durabilidade e confiabilidade
• Garantia do fabricante

Aplicações Típicas 16A

• Circuitos de iluminação geral
• Tomadas de uso geral (TUGs)
• Ventiladores de teto e de parede
• Aparelhos de TV e home theater
• Computadores e equipamentos de informática
• Pequenos eletrodomésticos (liquidificador, batedeira)
• Ferro de passar roupa
• Ferramentas elétricas de pequeno porte

Vantagens do Disjuntor Tramontina

✓ Proteção eficiente – desliga automaticamente em caso de problema

✓ Unipolar – ideal para circuitos de fase única

✓ Religamento manual – pode ser reutilizado após desarme

✓ Instalação simples – padrão DIN em trilho

✓ Durabilidade – construção robusta para uso prolongado

✓ Norma NBR – atende legislação brasileira

✓ Marca confiável – qualidade Tramontina

Curva C – Quando Usar?

A Curva C é a mais utilizada em instalações residenciais e comerciais:

• Uso geral – maioria dos circuitos domésticos
• Iluminação – circuitos de lâmpadas
• Tomadas – uso geral residencial
• Pequenos motores – ventiladores, exaustores
• Eletrodomésticos – aparelhos comuns

Não confundir com:

• Curva B – circuitos muito sensíveis
• Curva D – motores de alta corrente de partida

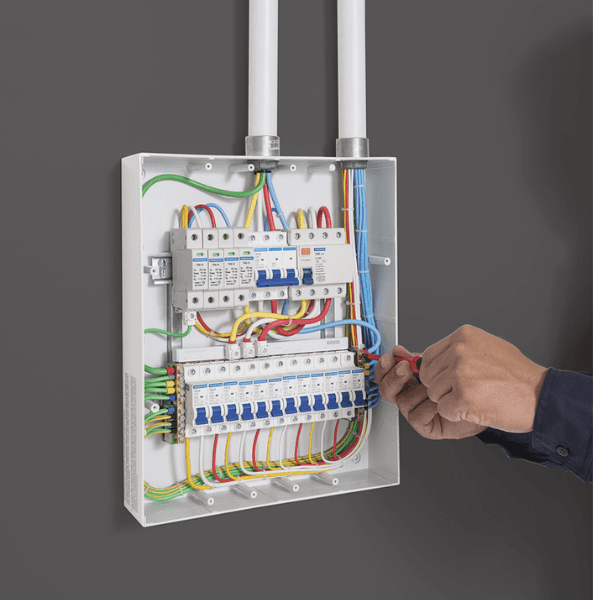

Instalação e Segurança

Instalação:

• Encaixe no trilho DIN do quadro de distribuição
• Conecte os cabos nos terminais superior e inferior
• Aperte os parafusos dos terminais firmemente
• Certifique-se do encaixe correto no trilho

IMPORTANTE:

• ⚠️ Instalação deve ser feita por eletricista qualificado
• ⚠️ Desligue a energia antes de manipular
• ⚠️ Use cabos dimensionados para 16A (mínimo 1,5mm²)
• ⚠️ Respeite a corrente nominal do circuito
• ⚠️ Não use disjuntor maior que o necessário

Dimensionamento Correto

Para escolher a amperagem correta:

1. Calcule a potência total do circuito
2. Divida pela tensão (127V ou 220V)
3. Adicione margem de segurança de 20-25%
4. Escolha o disjuntor com amperagem adequada

Exemplo: Circuito de iluminação 1500W em 127V = 12A → usar disjuntor 16A

Cálculo de Potência Suportada

Em 127V: até 2.032W (16A x 127V) Em 220V: até 3.520W (16A x 220V)

Especificações de Compra

• Produto: Disjuntor Unipolar DIN
• Código: TDJ3
• Marca: Tramontina
• Polos: 1P (Unipolar)
• Corrente: 16A
• Capacidade: 3KA
• Curva: C

Onde Comprar

Encontre o Disjuntor Unipolar 16A Tramontina TDJ3 na Persi Materiais de Construção. Produto original com garantia do fabricante e entrega rápida para Jundiaí e região!

Proteção elétrica confiável. Qualidade Tramontina. Compre na Persi.
