Disjuntor Unipolar DIN 1P 63A TDJ3 3KA Curva C – Tramontina

Disjuntor Unipolar DIN 1P 63A TDJ3 3KA Curva C – Tramontina

Proteção Confiável Para Circuitos de Alta Potência

O Disjuntor Unipolar Tramontina TDJ3 63A é um dispositivo de segurança essencial para proteção de circuitos elétricos de alta corrente em instalações residenciais, comerciais e industriais. Com tecnologia Curva C e capacidade de interrupção de 3KA, oferece proteção eficiente contra sobrecargas e curtos-circuitos.

O Que é um Disjuntor Unipolar?

O disjuntor unipolar (1P) é um dispositivo que protege circuitos com uma fase, interrompendo o polo energizado quando detecta sobrecarga ou curto-circuito. Com 63A, é ideal para circuitos de alta potência como disjuntor geral de residências, chuveiros de alta potência e equipamentos comerciais.

Especificações Técnicas

• Modelo: TDJ3
• Marca: Tramontina
• Tipo: Unipolar (1 polo)
• Corrente Nominal: 63A (ampères)
• Capacidade de Interrupção: 3KA (3.000 ampères)
• Curva de Atuação: C (cargas resistivas e indutivas)
• Padrão: DIN (montagem em trilho)
• Tensão: 127/220V
• Norma: NBR NM 60898

Características Principais

Padrão DIN

• Montagem em trilho padrão 35mm
• Fácil instalação e substituição
• Compatível com quadros de distribuição padrão
• Encaixe seguro e firme

Curva C – Uso Geral

• Ideal para cargas resistivas de alta potência
• Adequado para cargas indutivas médias
• Proteção balanceada contra sobrecargas
• Disparo entre 5 e 10 vezes a corrente nominal

Alta Corrente 63A

• Suporta circuitos de alta potência
• Ideal para disjuntor geral residencial
• Protege cargas até 13.860W (220V)
• Dimensionamento profissional

Capacidade 3KA

• Interrompe correntes de curto-circuito até 3.000A
• Adequado para instalações residenciais e comerciais
• Atende requisitos de segurança NBR

Qualidade Tramontina

• Marca reconhecida nacionalmente
• Materiais de alta qualidade
• Durabilidade e confiabilidade
• Garantia do fabricante

Aplicações Típicas 63A

• Disjuntor geral de quadros residenciais
• Chuveiros elétricos de altíssima potência (acima de 7000W)
• Aquecedores centrais elétricos
• Equipamentos comerciais de grande porte
• Ar-condicionado central ou múltiplos splits
• Fornos industriais pequenos
• Circuitos principais de estabelecimentos comerciais
• Proteção de alimentação de subquadros

Vantagens do Disjuntor Tramontina

✓ Alta capacidade – suporta até 63A continuamente

✓ Proteção eficiente – desliga automaticamente em caso de problema

✓ Religamento manual – pode ser reutilizado após desarme

✓ Instalação simples – padrão DIN em trilho

✓ Durabilidade – construção robusta para uso prolongado

✓ Norma NBR – atende legislação brasileira

✓ Marca confiável – qualidade Tramontina

Curva C – Quando Usar?

A Curva C é a mais utilizada em instalações residenciais e comerciais:

• Uso geral – circuitos principais e de alta potência
• Cargas resistivas – aquecedores, chuveiros potentes
• Cargas indutivas médias – motores, compressores
• Disjuntores gerais – proteção de entrada
• Quadros de distribuição – alimentação principal

Não confundir com:

• Curva B – iluminação e pequenas cargas
• Curva D – motores de alta corrente de partida

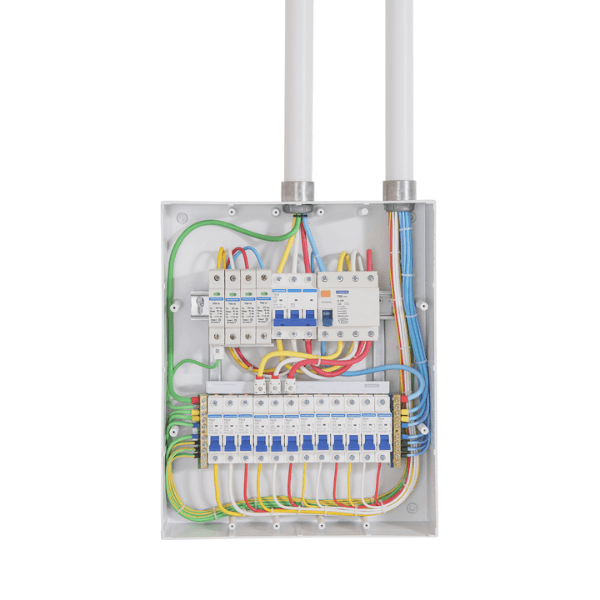

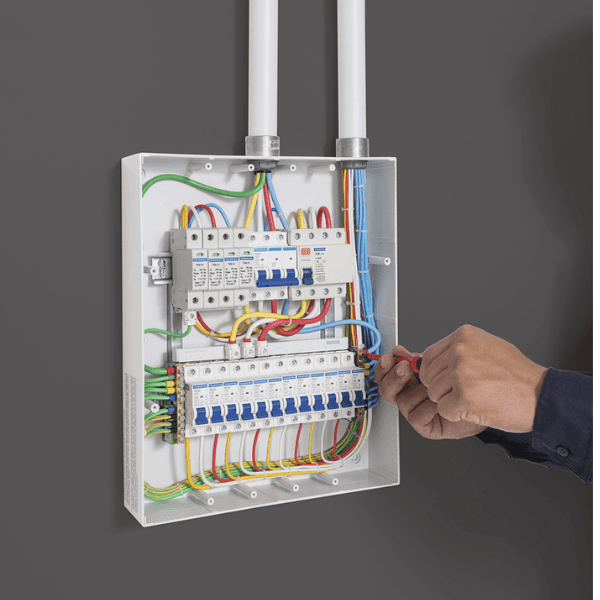

Instalação e Segurança

Instalação:

• Encaixe no trilho DIN do quadro de distribuição
• Conecte os cabos nos terminais superior e inferior
• Use cabos de 10mm² ou superior (conforme NBR 5410)
• Aperte os parafusos dos terminais firmemente
• Certifique-se do encaixe correto no trilho

IMPORTANTE:

• ⚠️ Instalação OBRIGATÓRIA por eletricista qualificado
• ⚠️ Desligue a energia antes de manipular
• ⚠️ Use cabos dimensionados para 63A (mínimo 10mm²)
• ⚠️ Nunca use em circuitos subdimensionados
• ⚠️ Verifique capacidade da instalação elétrica
• ⚠️ Para disjuntor geral, consulte concessionária

Dimensionamento de Cabos

Para 63A, use no mínimo:

• Cabo de 10mm² (cobre) – instalação padrão
• Cabo de 16mm² – trechos longos ou alta temperatura
• Sempre consulte NBR 5410 e eletricista

Cálculo de Potência Suportada

Em 220V: até 13.860W (63A x 220V) Em 127V: até 8.001W (63A x 127V)

Especificações de Compra

• Produto: Disjuntor Unipolar DIN
• Código: TDJ3
• Marca: Tramontina
• Polos: 1P (Unipolar)
• Corrente: 63A
• Capacidade: 3KA
• Curva: C

Onde Comprar

Encontre o Disjuntor Unipolar 63A Tramontina TDJ3 na Persi Materiais de Construção. Produto original com garantia do fabricante e entrega rápida para Jundiaí e região!

Proteção elétrica de alta corrente. Qualidade Tramontina. Compre na Persi.
