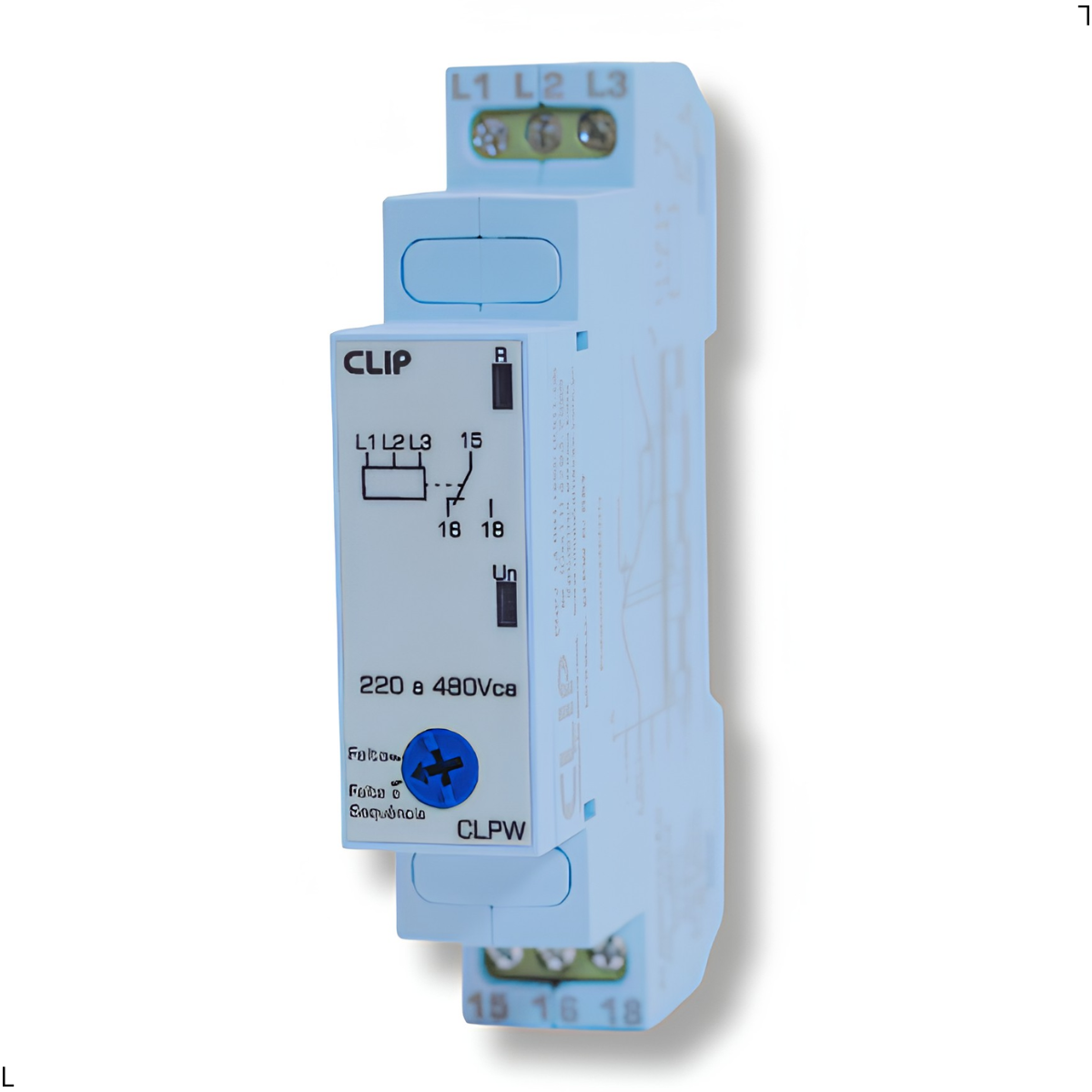

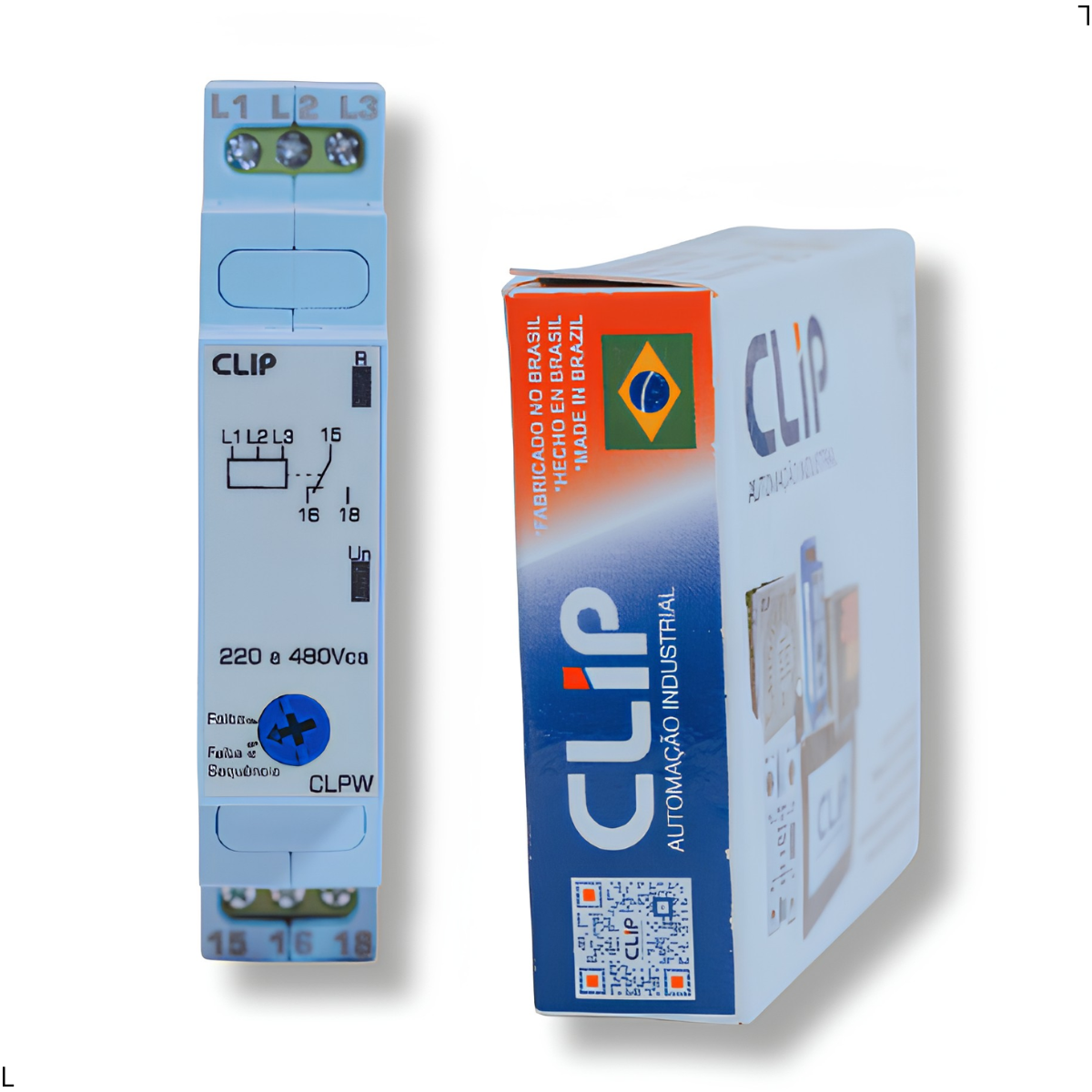

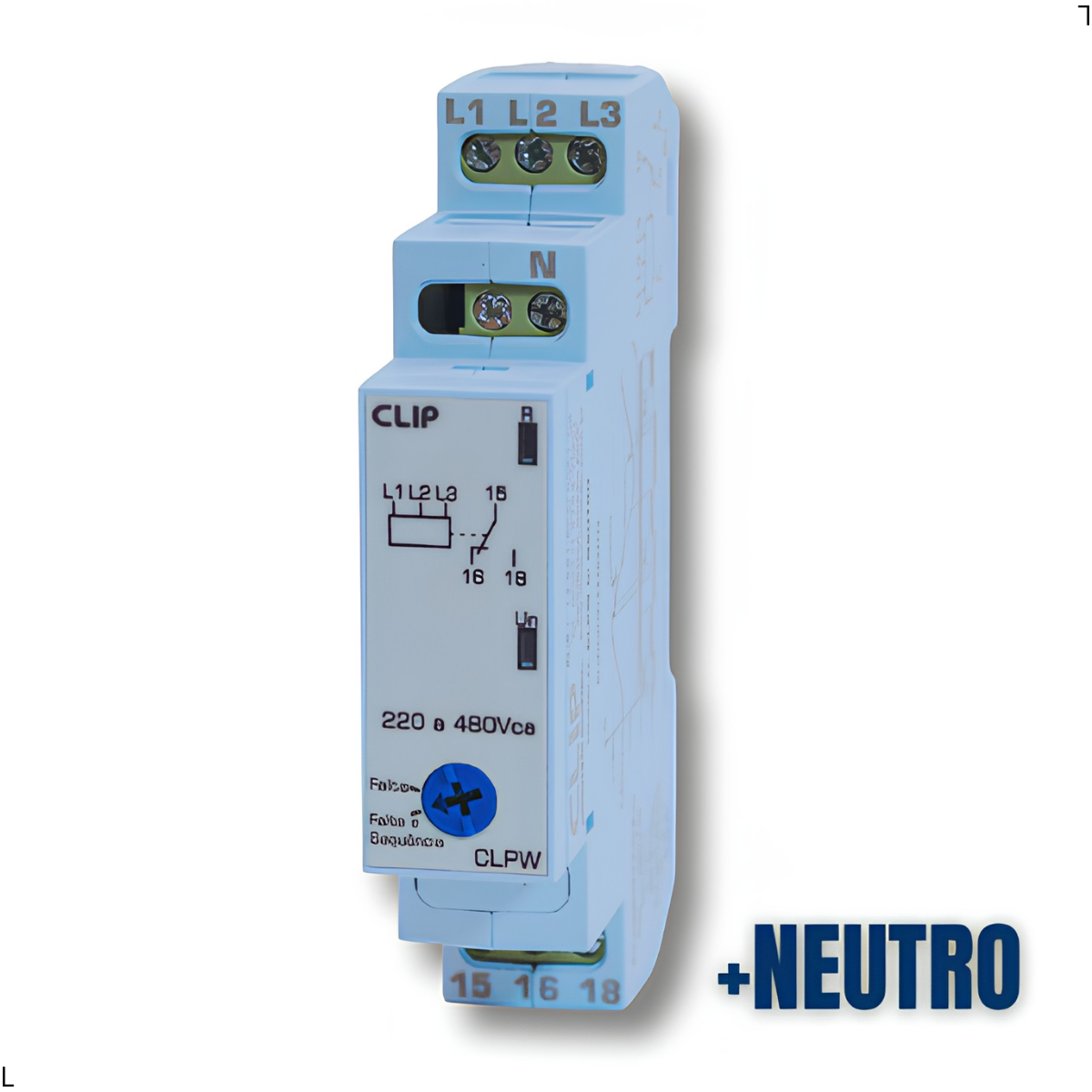

Monitor de Tensão Trifásico Clip CLPW, Falta, Sequência e Assimetria de Fase, 220–480Vca, Sem Retardo

O Monitor de Tensão Trifásico CLPW da Clip é um relé de proteção digital desenvolvido para supervisionar continuamente a qualidade da rede elétrica trifásica em instalações industriais e comerciais. Ao detectar qualquer anomalia na rede — como falta de fase, inversão de sequência ou assimetria entre fases — o equipamento desliga instantaneamente o relé de saída, protegendo motores, máquinas e equipamentos contra danos causados por falhas na alimentação elétrica.

Funções de proteção integradas — o CLPW monitora simultaneamente três condições críticas da rede:

• Falta de fase — detecta a ausência de qualquer uma das três fases (L1, L2 ou L3) e desaciona a saída de forma imediata e instantânea
• Sequência de fase — verifica se as fases estão na ordem correta (L1 → L2 → L3), protegendo motores contra inversão de rotação indesejada

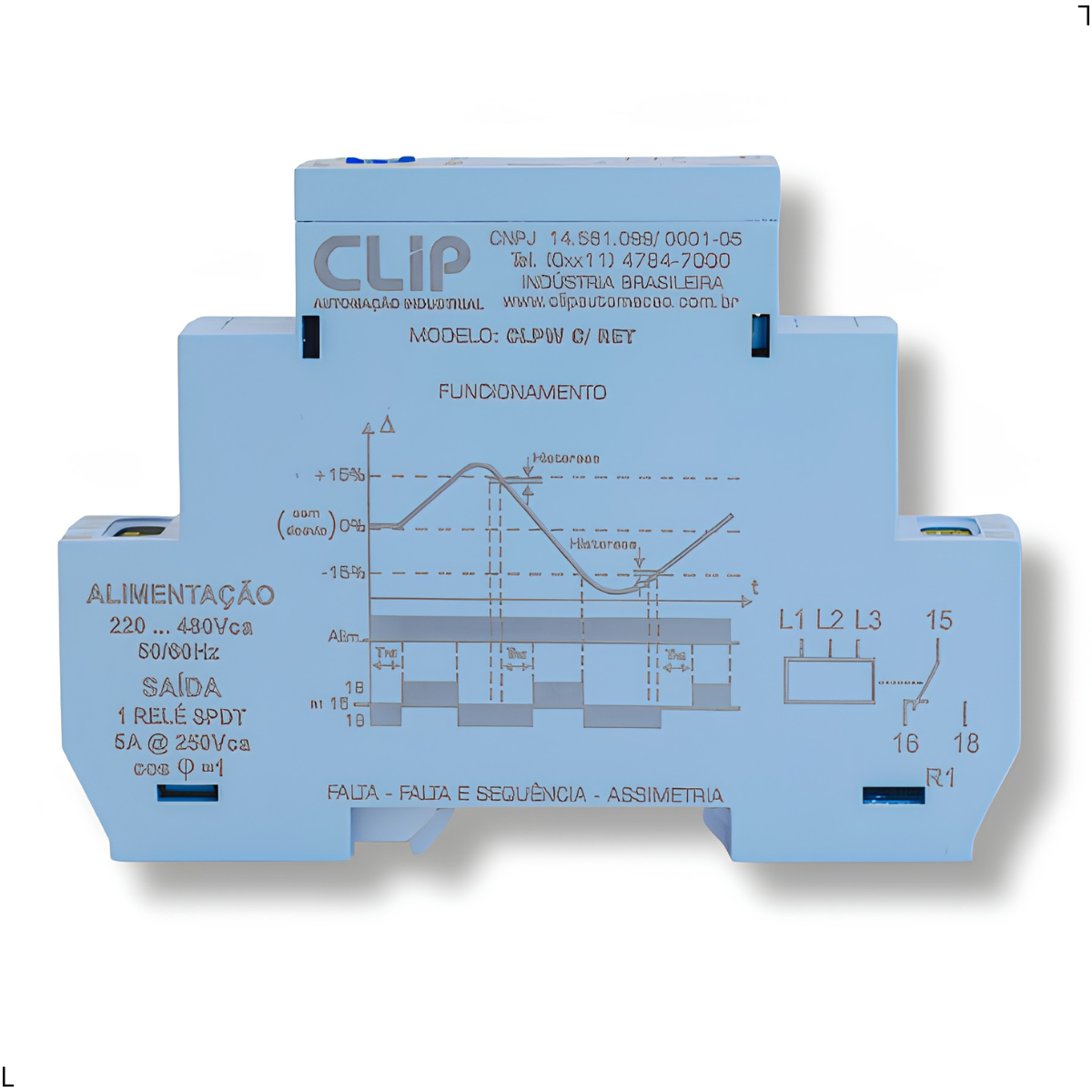

• Assimetria modular (ΔU) — monitora o desequilíbrio de amplitude entre as três fases, atuando quando o desvio ultrapassa o limite ajustado

Atuação instantânea em todas as condições — diferente de modelos com retardo, o CLPW atua imediatamente ao detectar qualquer falha, sem tempo de espera, sendo ideal para aplicações onde a proteção rápida é prioritária e variações momentâneas da rede não são uma preocupação.

Retardo fixo na energização e religamento (TRE = 10 s) — após o restabelecimento da rede dentro dos parâmetros normais, o equipamento aguarda 10 segundos antes de religar a saída, garantindo estabilidade da tensão antes de reconectar a carga.

Faixa de tensão nominal ampla — opera em redes de 220 a 480 Vca (50/60 Hz automático), cobrindo as principais tensões trifásicas utilizadas no Brasil e em aplicações internacionais, com faixa de ajuste de ±5% a ±25% da tensão nominal selecionada.

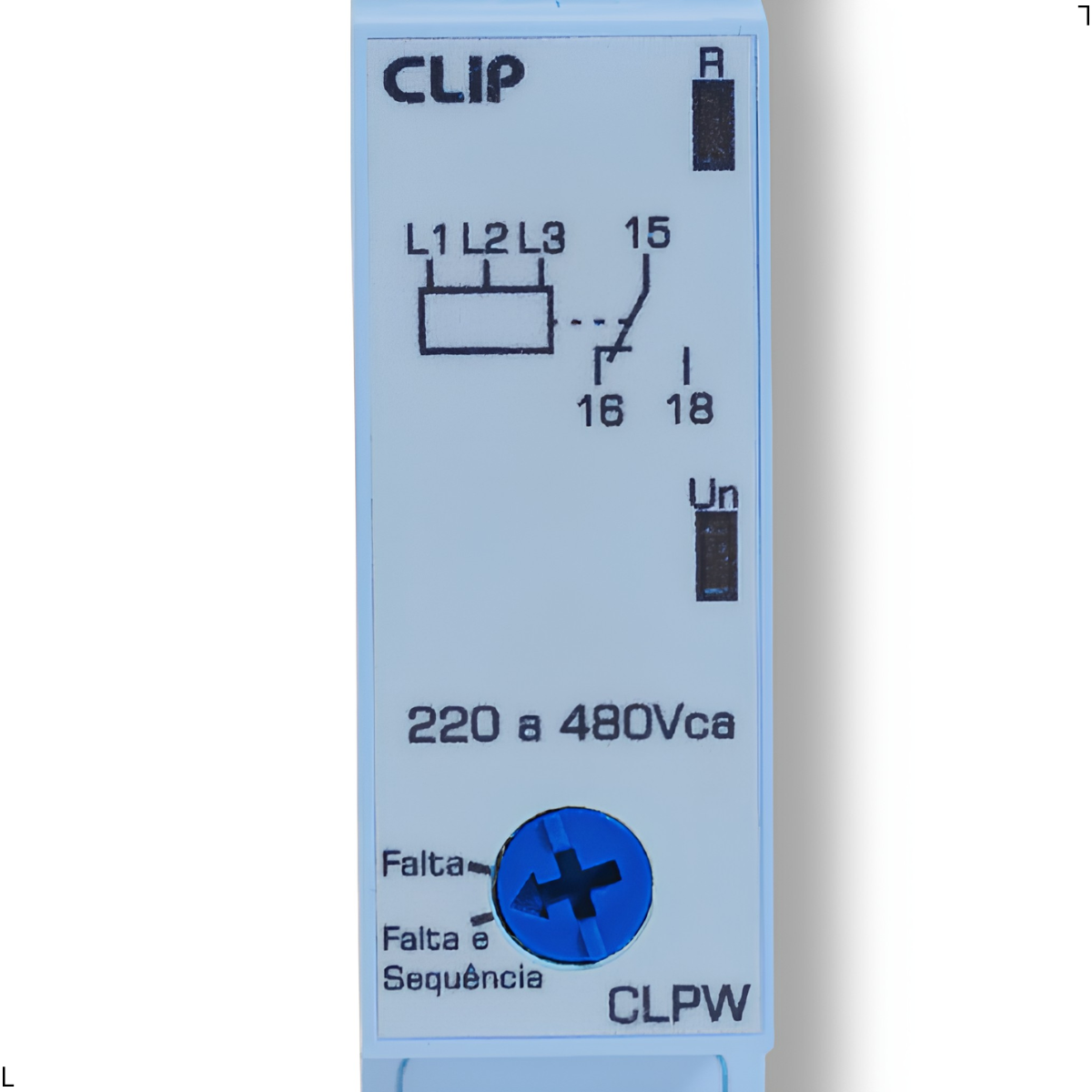

Seleção de função pelo painel frontal — chave seletora permite escolher entre monitorar apenas Falta de fase ou Falta e Sequência de fase, adaptando o equipamento à necessidade da aplicação sem qualquer alteração de fiação.

Ajuste simples pelo painel frontal — trimpots frontais permitem configurar a tensão nominal de operação e o limite de assimetria aceito, sem necessidade de ferramentas especiais ou software.

Diagnóstico visual por LEDs — dois LEDs no frontal informam o estado do equipamento em tempo real, com códigos de pisca distintos para cada tipo de falha:

Imunidade a distúrbios elétricos — certificado conforme IEC 61000-4-2 (descarga eletrostática), IEC 61000-4-4 (transitórios rápidos) e IEC 61000-4-5 (surtos de tensão), garantindo operação confiável em ambientes industriais com alta presença de ruído elétrico.

Saída por relé SPDT — 1 contato reversível (NA + NF) com capacidade de 5 A / 250 Vca (cos φ = 1), vida útil mecânica de 10.000.000 operações e tempo de comutação de 20 ms.

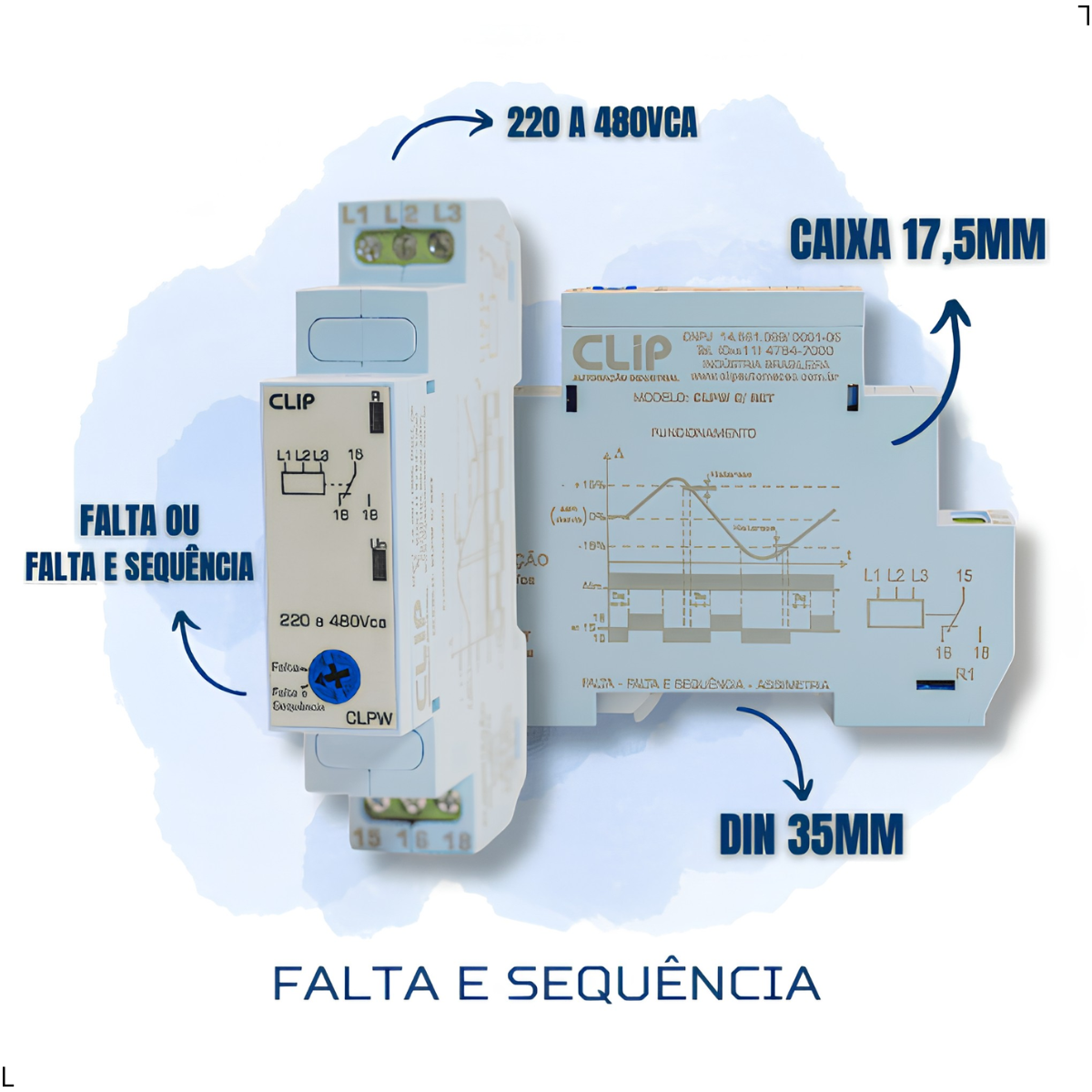

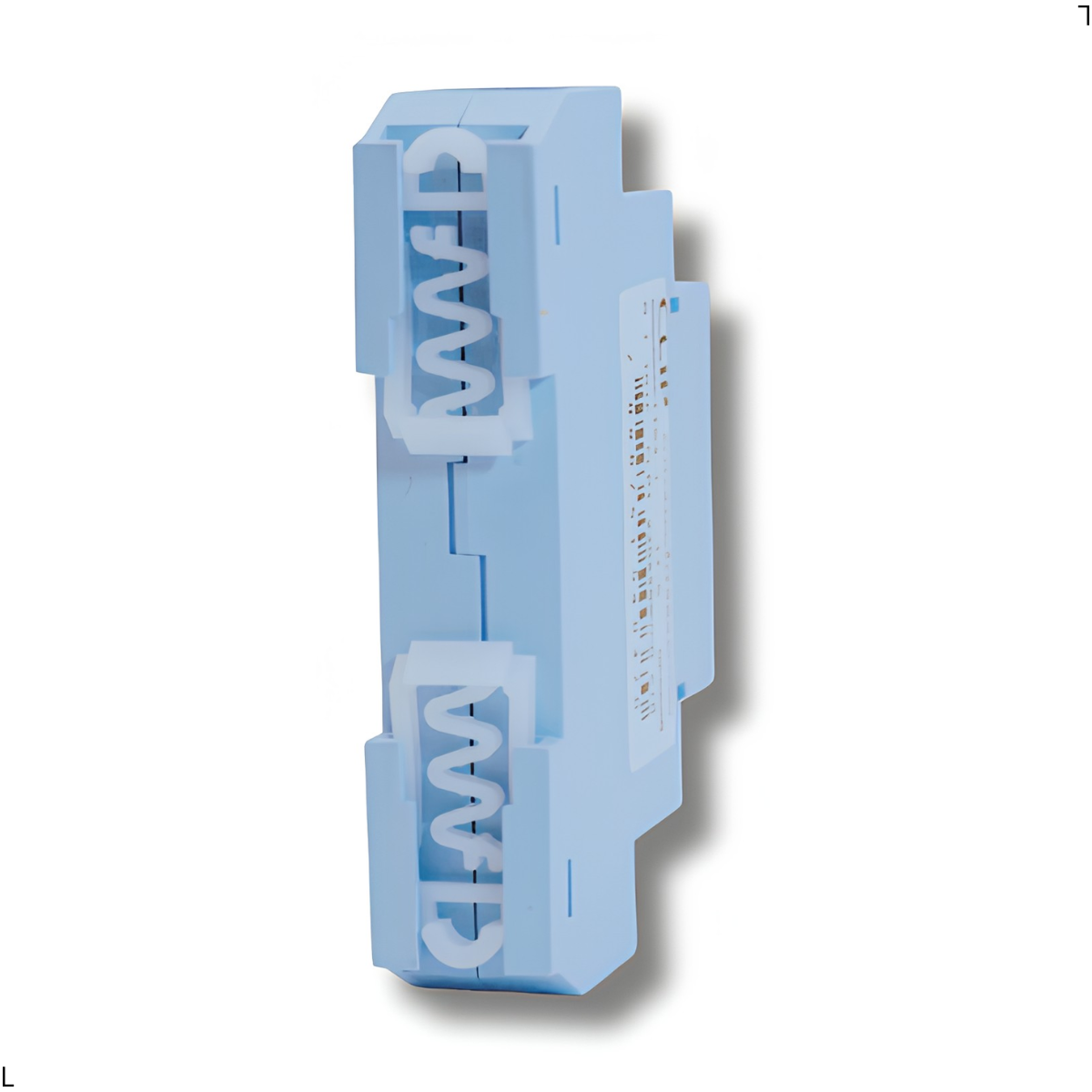

Instalação compacta — caixa de apenas 17,5 mm de largura para fixação em trilho DIN 35 mm, com bornes de parafuso para condutores de até 4 mm². Grau de proteção IP51 no invólucro e IP20 nos terminais. Peso aproximado de 105 g.

Especificações Técnicas
